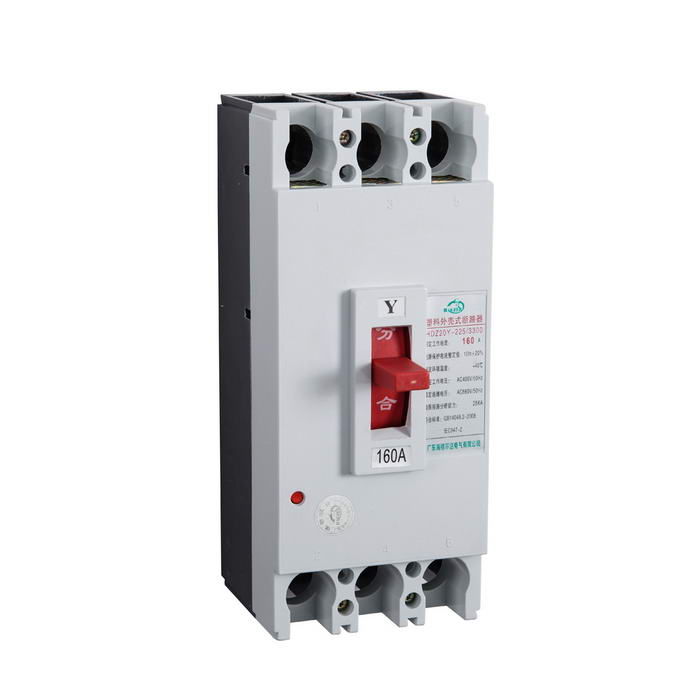

HDZ20Y塑壳断路器

PARAMETERS产品介绍

1、  用途



　　HDZ20系列塑料外壳式断路器 (以下简称断路器) .适用于交流50Hz380V，直流220V以下的配电线路中，作为分配电能和保护线路及电源设备的过载，短路和欠电压以及在正常工



作条件下，作为线路的不频繁转繁转换之用





2、  主要技术参数



2.1　断路器的额定值

壳架等级额定电流lnm

(A)

极限短路通断

能力(KA)

额定

绝缘

电压

Ui(V)

额定

工作

电压

Ui(V)

额定

频率

Hz

脱扣器额

定电流

In(A)

极

别

极

别



直流

220V

100

Y

18

10

500

AC380

DC220

50

16、20、32、40、63、80、100



J

35

15



G

100

20



225

Y

25

20

100、125、160、180、200、225



J

42

20



G

100

25



400

Y

30

25

200、250、315、350、400



J

42

25



G

100

30



630

Y

30

25

250、315、350、400、630



J

42

25



1250

Y

50

30

630、700、800、100、1250





2.2　断路器短路保护电流速写值



产品型号

瞬时脱扣器整定值电流倍数

配电保护用

电动机保护用

HDZ20Y、J、G-100

10ln(l)

12ln(1)

HDZ20Y、J、G-200

50ln和10ln

8ln和12ln

HDZ20Y、J、G-400

50ln和10ln



HDZ20Y、J-360

HDZ20Y-1250

4ln和7ln



注：(1)断路器的额定电流ln≤40A时，其瞬时脱扣器最小电流整定值为500A。



2.3　断路器保护特性。



2.3.1　配电用断路器反时限特性

试验电流名称

lr/lr

约定时间

起始状态

ln/m=100A

lnmA

ln≤63

63＜ln≤100

200

400

630

1250

约定不扣脱电流

1.05

1h

2h









冷态

约定扣脱电流

1.05



2h









热态

1.35

1b











可返回

电流

3.0

5s

8s

8s

12s

12s

12s

冷态



2.3.2　电动机保护用断路器反时限特性

试验电流名称

lr/lr

约定时间

起始状态

ln/m=100A

lnmA

ln≤63

63＜ln≤100

200

400

约定不脱

扣电流

1.05

2h

冷态

约定脱

扣电流

1.20

2h

热态

可返回

电流

6.0

3s

5s

5s

8s

冷态



注：1.　热态是指通以约定不脱扣电流到规定约定时间的状态。



2.3.3　三极过载脱扣器仅在丙极通电时，其约定脱扣器电流应增加10%。





3、  产品型号及其含义





注：(1)用途代号：电动机保护用断路器填2配电用保护用断路器不填此项



　　(2)手动操作无代号



　　(3)通断能力级别、Y一般型，J较高型，C最高型。



4、脱扣器方式及附件代号





5、安装尺寸、外形尺寸



5.1　断路器垂直安装，板前接线的断路器允许安装在金属板或金属支架上，但板后接线的断路器一般安装在绝缘底板上。“LINE”一端接电源：“LOAD”一端接负载。当进线为裸母线时，断



　　 路器上方留有不小于200mm的安全距离。相间应用绝缘板隔开，连接导线的截面积必须与额定电流相适应。



额定电流值A

16

20

25

32

40

50

63

80

100

125

160

180

200

225

250

315

350

400

导线截面mm

2.5

4

6

10

16

25

35

50

70

95

120

185

240



额定电流范围A

连接线



铜导线或绝缘铜线

铜母线

过度接线头

数量截面mm

数量尺寸mm

长×宽×厚mm

401~500

2

150

2

30×5

77×40×6.3(1)

501~630

2

185

2

40×5

77×40×63

630~800

2

240

2

50×5



800~1000

-

-

2

60×5



1000~1250

-

-

2

80×5



注：（1）可用6mm厚代替



5.2　外形尺寸和安装尺寸

尺寸ｍｍ



产品型号



外形尺寸

外形尺寸

安装尺寸

W

L

L2

L3

L4

H

H1

H2

W1

L1

￠

HDZ20Y-100

105

165

-

147

215

86.5

103

55.5

35

126

5

HDZ20J-100

105

165

-

147

215

86.5

103

55.5

35

126

5

HDZ20G-100

105

165

-

147

218.5

140

156.5

55.5

35

126

5

HDZ20Y-200

108.5

256.5

326.5

212.5

402

105

142

90

35

196.5

4.5

HDZ20J-200

108.5

256.5

326.5

212.5

402

105

142

90

35

196.5

4.5

HDZ20G-200

116.5

256.5

326.5

212.5

402

187

227

100

35

196.5

4.5

HDZ20Y-400

155.5

276

391

247

-

116

149.5

125

51

240

7

HDZ20J-400

210

268

367

233

-

108

147

90

70

200

7

HDZ20G-400

210

268

367

233

394

208

247

119

70

200

7
