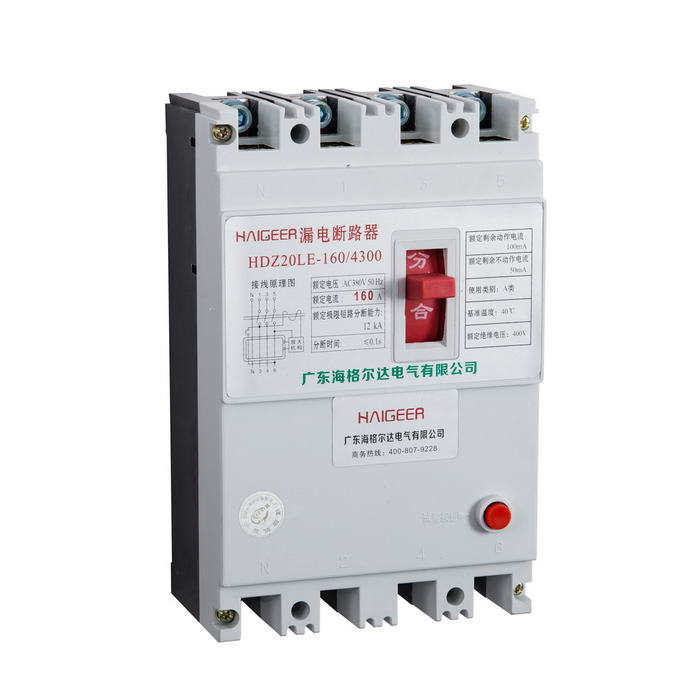

HDZ20LE 塑壳漏电断路器
PARAMETERS产品介绍
1、用途
HDZ20LE系列漏电断路器(以下简称漏电断路器)是一种电流动作型电子式剩余电流动作保护装置，主要适用于交流50Hz，额定电压为380V，额定电流至630A的配电网络中，作为
人身触电保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，并可作为线路的不频繁转换之用。
2、产品型号、规格
2.1 产品型号及其含义
2.2 按极数和电流回路数分：
a. 三极漏电断路器；
b. 三极四线漏电断路器；
c. 四极漏电断路器；
2.3 产品的外形尺寸和安装尺寸见表1和图1、图2
|
产品型号 |
极 数 |
外形尺寸 |
安装尺寸 |
|||||
|
A |
B |
C |
D |
a |
b |
安装孔ø |
||
|
HDZ20LE -160 |
3 |
108±0.175 |
225±2.3 |
105±1.75 |
90±1.75 |
35±0.31 |
204±0.57 |
4-Φ4.3～Φ4.6 |
|
4 |
143±2.0 |
225±2.3 |
105±1.75 |
90±1.75 |
70±0.37 |
204±0.57 |
4-Φ4.3～Φ4.6 |
|
|
HDZ20LE -250 |
3 |
109±0.175 |
276±2.6 |
143±2.0 |
110±1.75 |
35±0.31 |
260±0.65 |
4-Φ4.3～Φ4.6 |
|
4 |
144±2.0 |
276±2.6 |
143±2.0 |
110±1.75 |
70±0.37 |
260±0.65 |
4-Φ4.3～Φ4.6 |
|
|
HDZ20LE -400、600 |
3 |
155±0.20 |
360±2.85 |
149±2.0 |
110±1.75 |
51±0.37 |
324±0.70 |
4-Φ７～Φ7.3 |
|
4 |
206±2.3 |
360±2.85 |
149±2.0 |
110±1.75 |
102±0.43 |
324±0.70 |
4-Φ７～Φ7.3 |
|
3、结构
本系列漏电断路器系电流动作型漏电保护断路器，主要部件有：
（1）主开关(包括过电流脱扣器)；
（2）零序电流互感器；
（3）电子放大部件；
（4）漏电脱扣器；
（5）试验装置。
4、工作原理
当被保护电器中有漏电或人身触电时，只要漏电电流达到动作电流值，零序电流互感器就输出一个信号，触发可控硅导通使漏电脱扣器动作，牵引杆推动断路器脱扣，使漏电断路器
在0.2s内切断电源，从而实现漏电保护功能。
5、漏电断路器参数
|
产品 型号 |
壳架等级额定电流 (/nm)A |
额定 电压 (Un)V |
额定 频率 (In)A |
极 数 |
额定电流 (In)A |
额定剩余 动作电流 (Ino)mA |
额定剩余 动作电流 (I△no)mA |
最大分数时间S |
||
|
1△n |
2△n |
5△n |
||||||||
|
HDZ20LE -160 |
160 |
380 |
50 |
三极、四极或三极四线 |
50、63、80、100、125、160 |
50 |
25 |
0.2 |
0.1 |
0.04 |
|
100 |
50 |
|||||||||
|
200 |
100 |
|||||||||
|
HDZ20LE -250 |
250 |
100、125、160、180、200、225、250 |
50 |
25 |
||||||
|
100 |
50 |
|||||||||
|
200 |
100 |
|||||||||
|
HDZ20LE -400 |
400 |
200、250、315、350、400 |
100 |
50 |
||||||
|
200 |
100 |
|||||||||
|
500 |
250 |
|||||||||
|
HDZ20LE -600 |
630 |
400、500、630 |
100 |
50 |
||||||
|
200 |
100 |
|||||||||
|
500 |
250 |
|||||||||
6、额定极限短路分断能力和额定剩余接通分断能力
|
产品型号 |
额定极限短路分断能力 Icu |
额定剩余接通分断能力 I△M |
飞弧距离 |
||
|
AC380V |
AC220V |
||||
|
有效值KV |
COSΦ |
有效值KV |
COSΦ |
||
|
HDZ20LE-160 |
12 |
0.3 |
1 |
0.95 |
≤50 |
|
HDZ20LE-250 |
15 |
0.3 |
3 |
0.9 |
≤50 |
|
HDZ20LE-400 |
30 |
0.25 |
6 |
0.7 |
≤100 |
|
HDZ20LE-630 |
30 |
0.25 |
5 |
0.7 |
≤100 |
7、剩余电流动作特性
7.1 在正常的工作条件下，漏电断路器的剩余动作电流应小于或等于额定剩余动作电流，并大于额定剩余不动作电流。
7.2 用主电源作为辅助电源的漏电断路器的附加要求，漏电断路器应能在电源额定电压的0.85~1.1倍之间正常运行。
7.3 过电流脱扣器的断开特性
|
Inm A |
动作电流整定值 |
整定值的准确度 |
|
160、250、400 |
10In |
±20% |
|
630 |
(5~10)In |
当周围空气温度为+40℃下，配电用漏电断路器在过电流脱扣器各极同时通电时，反时限断开动作特性
|
I/In |
试验时间 |
起始状态 |
|
|
In≤250A |
In＞250A |
||
|
1.05 |
2h内不脱扣 |
冷态开始 |
|
|
1.30 |
2h内脱扣 |
热态开始 |
|
|
2.0 |
＜6min |
＜10min |
热态开始 |
|
3.0 |
可返回时间＞8S |
可返回时间＞12S |
冷态开始 |
8、外形及安装尺寸
8.1 三极漏电断路器的外形尺寸及安装尺寸
8.2 四极和三极四线漏电断路器外形尺寸及安装尺寸
