PARAMETERS产品介绍



1、  用途

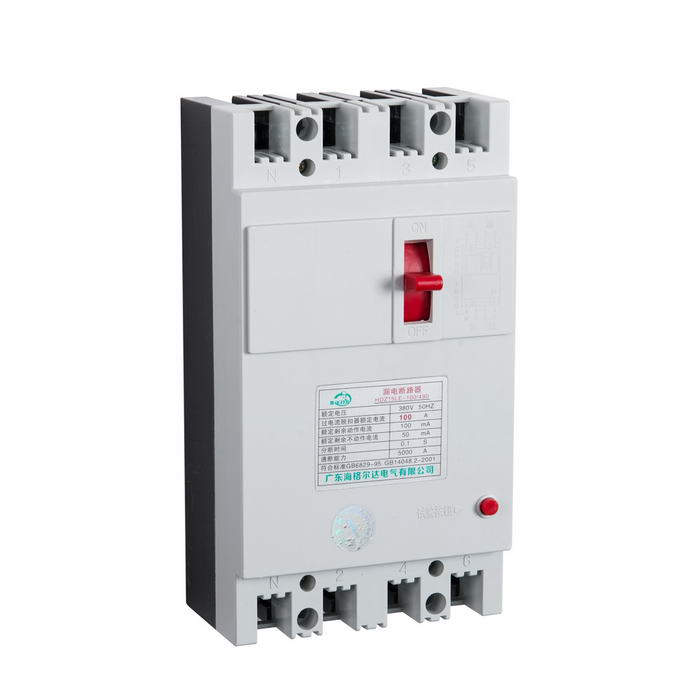

　　HDZ15LE系列漏电断路器用于，交流380伏及以下(50-- 60赫芝)电流自6--100安，电源中性点接地的网路中，当人身触电或电网漏电时能够迅速分断故障电路，作为漏电保护之



 用，同时可以保护线路和电动机的过载或短路，并根据用户需要可增加远离分励脱扣和无用电设备外壳接零时零线断路保护二个功能。作为线路的不频繁转换及电动的不频率起动。



2、  型式、基本参数



2.1  漏电断路器的基本参数



额定 电压 (V)	额定 频率 (Hz)	壳架等 级额定 电流 （A）	极数	过电流脱 扣器额定 电流(A)	额定剩余 动作电流 (mA)	额定剩余 不动作电 流(mA)	剩余电 流动作 时间(s)
220   380	50	40	2 3	6、10、16、20、32、40	30	15	≤0.1
					50	25
					70	40
			4		100	50
		100	2 3 4	40、50、63、80、100	30	15
					50	15
					75	40
					100	50



2.2  漏电断路器的型式分类如下：



2.2.1  按额定剩馀动作电流分为30、50、75、100mA四种。



2.2.2  按用途分为配电用和电动机用二种。



2.2.3  按极数分为二极、三极和四极三种。



2.2.4  按过电流脱扣器额定电流分为6、10、16、20、25、32、40、50、63、80、100A。



2.3  漏电断路器的型号含义：







3、  技术数据



3.1  漏电断路器电流脱扣器的保护特性







周围空气温度	配电用断路器				保护电动机用断路器
	试验电 流额定 电流值		脱扣时间	状态	试验电流额定电流值		脱扣时间	状态
±20℃ ±5℃	X	1.05	1h内不脱扣	冷态	X	1.05	2h内不脱扣	冷态
	Y	1.30	1h内脱扣	热态	Y	1.20	2h内脱扣	热态
					6.00		可返回时间    1S	冷态
			<0.2S	冷态	12.00		<0.2S	冷态
－5℃	X	1.05	1h内不脱扣	冷态	X	1.05	21h内不脱扣	冷态
	Y	1.40	1h内脱扣	热态	Y	1.30	2h内脱扣	热态
+40℃	X	1.00	1h内不脱扣	冷态	X	1.00	2h内不脱扣	冷态
	Y	1.30	1h内脱扣	热态	Y	1.20	2h内脱扣	热态

注：表中X为约定不脱扣电流，Y为约定脱扣电流，X及Y倍电流系所有各极全部通电时的电流倍数。



3.2  漏电断路器的额定短路通断能力为交流380V，40A为3000A，100A为5000A。飞弧距离不大于40A为50mm，100A为75mm。



3.3  漏电断路器的机械电气寿命：40A为1.5万次、100A为1万次





4、结构与工作原理



4.1  本漏电断路器系电流动作型电子式快速漏电保护电器，主要由高导磁材料(坡莫合金)制造的零序电流互感器，新颖的漏电脱扣器和带有过载及短路保护的断路器组成，全部零件安装在

         一个塑料外壳中。



4.2  本漏电断路器的工作原理(见图二)为当被保护电路发生漏电或人身触电时，只要漏电或触电电流达到剩余动作电流值。零序电流互感器的二次绕组即输出一个信号，并通过漏电脱扣



        器使断路器在0.1秒以内节断电源，从而起到漏电和触电保护作用。



        当被保护的电动机或线路发生过载或短路时，断路器中的液压电磁式延时脱扣器动作使开关分闸，切断电源。





5、外形及安装尺寸
