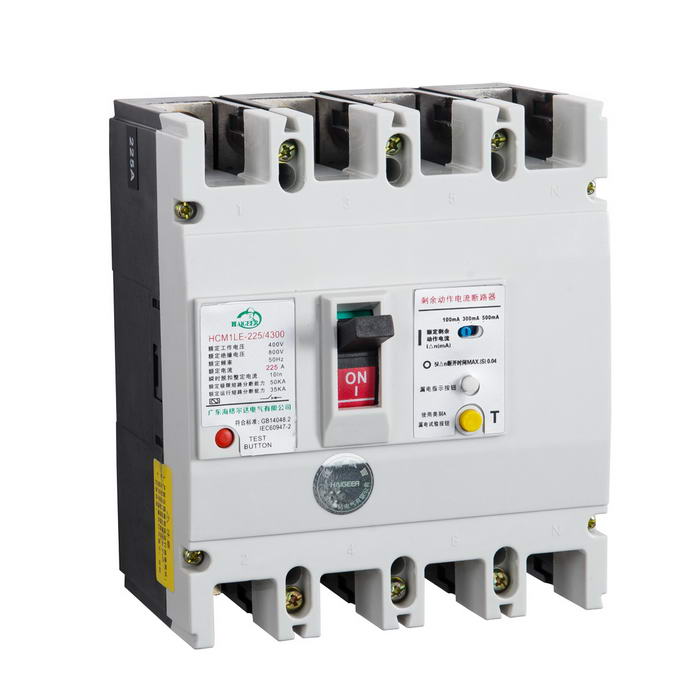

HCM1LE塑壳漏电断路器
PARAMETERS产品介绍
1、 用途
HCM1LE系列剩余电流断路器(以下简称断路器)，主要适用于交流50Hz，额定电压为400V，额定电流至630A的配电网络中，用来对人提供间接接触保护，也可用来防止因设备绝
缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，还可作为线路的不频繁转换和电动不频繁启动之用。本断路器在三相电源任
缺一相的情况下都能正常工作。
2、 产品型号及其含义
表1 四极产品代号
|
代号 |
说明 |
|
A型 |
N极不安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分 |
|
B型 |
N极不安装过电流脱扣元件，且N极与其他三极一起合分(N极先合后分) |
|
C型 |
N极安装过电流脱扣元件，且N极与其他三极一起合分(N极先合后分) |
|
D型 |
N极安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分 |
表2 脱扣器方式及附件代号
|
附件名称 |
不带 附件 |
报警 触头 |
分励 脱扣器 |
辅助 触头 |
欠电压脱扣器 |
辅助触头 报警触头 |
|
|
脱扣器方式 |
瞬时脱扣器 |
200 |
208 |
210 |
220 |
230 |
228 |
|
复式脱扣器 |
300 |
308 |
310 |
320 |
330 |
328 |
|
3、技术特征
3.1 分类
a）手柄直接操作；
b）电动操作(用D表示)；
c）旋转式手柄操作(开关柜用，用Z表示)
3.2 主要技术参数
|
产品型号 |
额定电流InA |
额定电压UeV |
绝缘电压UiV |
额定频率Hz |
极数 |
额定极限短 路分断能力Icu/cosΦ |
额定运行短路分断能力Icu/cosΦ |
额定剩余 动作电流 I△n mA |
额定剩余 不动作电流 I△n mA |
|
HCM1LE-100M |
16，20，25，30,40，50，63，80 100 |
AC 400 |
AC 800 |
50 |
3 4 |
35kA/0.25 |
22kA/0.25 |
|
|
|
HCM1LE-100M |
50kA/0.25 |
35kA/0.25 |
30/100/500 |
15/50/250 |
|||||
|
HCM1LE-225M |
100，125，140 160，180，200 225 |
35kA/0.25 |
22kA/0.25 |
100/300/500 |
50/150/250 |
||||
|
HCM1LE-225M |
50kA/0.25 |
35kA/0.25 |
|
|
|||||
|
HCM1LE-400M |
225，250，315 350，400 |
4 |
65kA/0.2 |
42kA/0.2 |
100/300/500 |
15/50/250 |
|||
|
HCM1LE-630M |
400，500，630 |
4 |
65kA/0.2 |
65kA/0.2 |
300/500/1000 |
150/250/500 |
剩余电流保护动作时间
|
|
剩余电流 |
I△n |
2I△n |
5I△n |
10I△n |
|
非延时型 |
最大断开时间(s) |
0.2 |
0.1 |
0.04 |
0.04 |
|
延时型 |
最大断开时间(s) |
0.5/1.15/2.15 |
0. |
0.25/0.9/1.9 |
0.25/0.9/1.9 |
|
极限不驱动时间△t(s) |
|
0.1/0.5/1 |
|
|
3.3 辅助电路
|
约定热电流 |
额定绝缘电压 |
额定工作电流Ie |
适用产品 型号规格 |
|
|
Ith A |
UiV |
AC400V |
DC230V |
|
|
3 |
400 |
0.26 |
0.14 |
NRM1L-100、225 |
|
6 |
400 |
0.3 |
0.2 |
NRM1L-400、630 |
|
使用类别 |
接通 |
分断 |
操作频率和循环次数 |
||||||
|
I/Ie |
U/Ue |
cosΦ或T0.95 |
I/Ie |
U/Ue |
cosΦ或T0.95 |
循环 次数 |
操作频率 次/分 |
通电时间 (S) |
|
|
AC-15 |
10 |
1.1 |
0.3 |
10 |
1.1 |
0.3 |
10 |
2 |
≥0.05 |
|
DC-13 |
1.1 |
1.1 |
6Pa |
10 |
1.1 |
6Pa |
|||
|
注：当Pe≥50W时，T0.95的上限近似等于6Pe(≤300ms) |
|||||||||
4、结构和工作原理
4.1 结构
本系列断路器系电子式电流动作型漏电保护器。主要部件有：主开关(包括过电流脱扣器)，零序电流互感器，电子放大部件，漏电脱扣器，试验装置，全部零部件均装于一个塑料外
壳中。
4.2 工作原理
当被保护电路中漏电或漏电时，零序电流互感器有一个信号输出，当该信号输出达到一定值时，就触发可控硅导通，使漏电脱扣器动作，从而带动牵引杆使操作机构在很短的时间内
断开，切断电源，从而实现漏电保护功能。
5、外形及安装尺寸
5.1 产品的外形尺寸和安装尺寸
|
产品型号 |
极数 |
外形尺寸 |
安装尺寸 |
|||||
|
L1 |
L2 |
L3 |
L4 |
a |
b |
安装孔Φ |
||
|
HCM1LE-100 |
3 |
92 |
150 |
110 |
92 |
30±0.14 |
129±0.32 |
4-Φ4.5 |
|
4 |
122 |
150 |
110 |
92 |
30±0.14 |
129±0.32 |
6-Φ4.5 |
|
|
HCM1LE-225 |
3 |
107 |
165 |
110 |
90 |
35±0.16 |
126±0.32 |
4-Φ4.5 |
|
4 |
142 |
165 |
110 |
90 |
35±0.16 |
126±0.32 |
6-Φ4.5 |
|
|
HCM1LE-400 |
4 |
198 |
257 |
147 |
110 |
44±0.20 |
194±0.43 |
6-Φ7 |
|
HCM1LE-630 |
4 |
280 |
280 |
155 |
110 |
70±0.20 |
243±0.50 |
6-Φ7 |
