PARAMETERS产品介绍

1、  用途

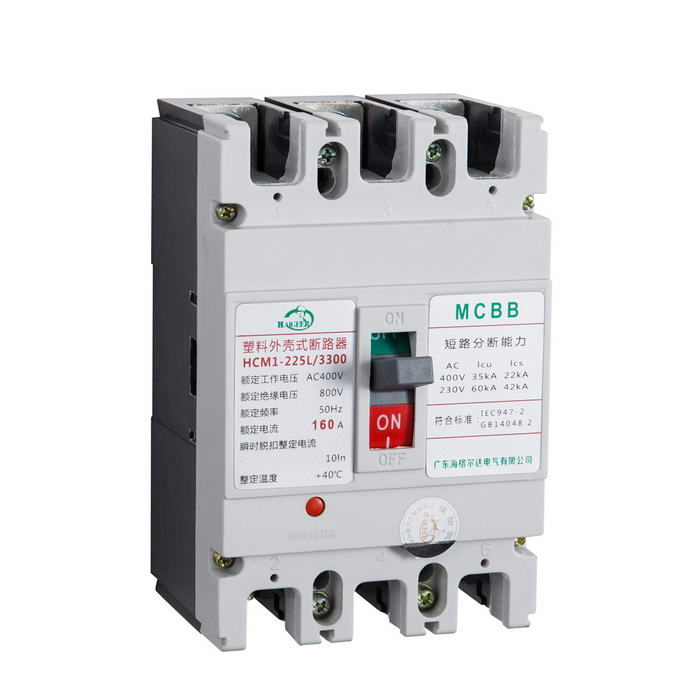

　　 HCM1-63至800系列塑料外壳式断路器(以下简称断路器)，是本厂采用国际先进设计，制造技术研制，开发的新型断路器之一，按照其额定极限短路分断能力(lcu)的高低，分类



C型（基本型），L型（标准型）、M型（较高分断型）、H型（高分断型）四类。该产品具有体积小、分断高、飞弧短，(部分规格零飞弧)、抗振动的特点，是陆地及船舶使用的理



想产品。其额定绝缘电压 800V(SDM1-63为500V)适用于交流50Hz、690V及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能,能保护



 线路及电源设备不受损坏。



2、  断路器分类



2.1　型号及其含义如下：





注：1）配电用断路器无代号；保护电动机用断路器以2表示；船用用C表示；“三防”用TH表示。



　　2）手柄直接操作无代号；电动操作用P表示；转动手柄操作机构用Z表示。



2.2　按过电流脱扣器额定电流（A）分：



　　HCM1-63为(6)、10、12、20、25、32、40、50、63A九级；



　　HCM1-100为(10)、16、20、25、32、40、50、63、80、100A十级；



　　HCM1-225为100、125、140、160、180、200、225A七级；



　　HCM1-400为225、250、315、350、400A五级；



　　HCM1-630为400、500、630A三级；



　　HCM1-800为630、700、800A三级



注：1）6 A规格只有电磁（瞬时）型；



　　2）带(  )为不推荐规格。



2.3　按接线方式分为板前接线、板后接线、插入式三种；



2.4　按过电流脱扣器型式分热动电磁(复式)型、电磁(瞬时)两种。



2.5　按附属装置分带附属装置和不带附属两种；附属装置分内部装置和外部装置；



          内部装置有分励脱扣器，欠电压脱扣器、辅助触头、报警触头   四种，外部装置有转动手柄操作机构、电动操作机构等。



3、  主要技术指示



3.1　断路器热动型脱扣器具有反时限特性电磁脱扣器为瞬时动作（配电用）



脱扣器 额定电流(A)	热动型脱扣器 (环境温度+40℃) 1.05In(冷态)　 1.30In(热态) 不动作时间(h)　 动作时间(h)	电磁脱扣器 动作电流(A)
10≤In≤63	1             1	10In±20%
63≤In≤100	2             2
100≤In≤800	2             2	5In±20%和10In±20%

注：电动机保护用断路器1.0In不动作，时间均为2h;动作电流为1.20In(热态),动作时间均为2h。电磁脱扣器动作电流为12I±的20%(A)。



3.2　 通断能力(Icu)

型  号	通断能力			飞弧距离 (mm)
	试验电压 (V)	通断电流 (有效值)KA	COSφ
HCM1-63L	400×1.10	25	0.25 – 0.05	0
HCM1-63M		50		0
HCM1-100L		35		0(按用户 要求提供) 或不大于50
HCM1-100M		50
HCM1-100H		85	0.20 - 0.05
HCM1-225L		35	0.25 – 0.05	不大于50
HCM1-225M		50
HCM1-225H		85	0.20 – 0.05
HCM1-400L		50	0.25 – 0.05	不大于100
HCM1-400M		65	0.20 – 0.05
HCM1-630L		50	0.25 – 0.05
HCM1-630M		65	0.20 – 0.05
HCM1-630H		100
HCM1-800M		75
HCM1-800H		100

注：飞弧距离包含横装和竖装。



4、  附属装置的技术数据



4.1　辅助触尖和报警触头的额定值



分　　类	壳架等级 额定电流	约定发热电流 Ith	交流380V时额定工作电流Ie
辅助触头	225A及以下 225A及以下	3 6	0.30 1
报警触头	400A及以下	交流200V1A



4.2　分励脱扣器处加电压介于额定控制电源电压70%～110%之间时，能可靠分断断路器。



4.3　当电源电压下降到欠电压脱扣器额定工作电压的70%～35%范围内时，欠电压脱扣器能可靠地分断断路器；当电源电压低于欠电压脱扣器额定工作电压的35%时，欠电压脱扣器能防



　　  止断路器闭合；当电源电压高于欠电压脱扣器额定工作电压的85%时，欠电压脱扣器能保证断路器可靠闭合。



4.4　脱扣器方式及附代号





5、  外型及安装尺寸







连接导线的截面积与相适应的额定电流



额定电流A	10	16 20	25	32	40 50	63	80	100	125 140	160	180 200 225	250	315 350	400
导线截面积mm2	1.5	2.5	4	6	10	16	25	35	50	70	95	120	185	240





额定电流A	电缆截面积		铜排尺寸
	数量	截面积mm2	数量	截面积mm2
500	2	150	2	30×5
630	2	185	2	40×5
700、800	2	240	2	50×5
