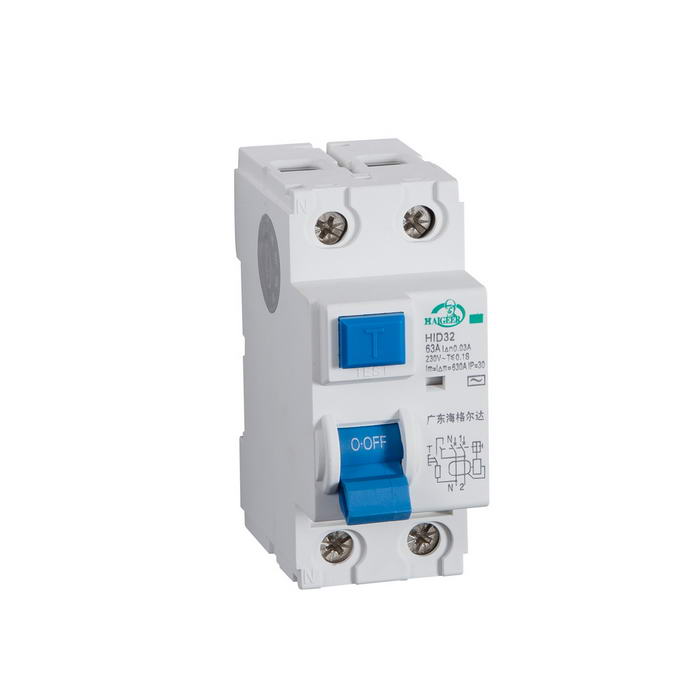

HID32 HID电磁式漏电断路器（纯漏电）
HID32 small HID electromagnetic leakage circuit breaker (pure leakage)
PARAMETERS产品介绍
一、用途
HGR30LE-32高分断漏电保护断路器适用于交流50Hz或60Hz，额定电压240V单相住宅线路中，作为人身触电保护之用，并对民用电气线路的过载和短路进行保护，还可根椐用户需要
增加过压、欠压保护功能，该产品体积小、分断能力高；零、火线同时切断，并在火线接反的情况下，仍能对人身触电进行保护。
二、产品参数
|
额定电流(A) |
极数 |
壳架等级 额定电流(A) |
额定电压(V) |
额定漏电 动作电流(mA) |
额定漏电 不动作电 流(mA) |
额定漏电 分断时间 |
分断能力 (A) |
|
6、10、16、20、25、32 |
1+N |
32 |
240 |
30 |
15 |
≤0.1S |
4500 6000 (加强型) |
三、过电流脱扣特性表
|
试验电流(A) |
额定电流(A) |
规定时间 |
起始状态 |
预期结果 |
备注 |
|
1.13In |
所有值 |
t≥1h |
冷态 |
不脱扣 |
|
|
1.45In |
所有值 |
t＜1h |
热态 |
脱扣 |
电流在5S内稳定地上升至规定值 |
|
2.55In |
所有值 |
1S＜t＜60S |
冷态 |
脱扣 |
闭合辅助开关接通电源 |
|
5In |
所有值 |
t≥0.1S |
冷态 |
不脱扣 |
|
|
10In |
所有值 |
t＜0.1S |
冷态 |
脱扣 |
注：①额定过电压脱扣值(U△n)：270V；280V。
②额定欠电压脱扣值(U△n)：170V；180。
四、动作特性曲线
