PARAMETERS产品介绍

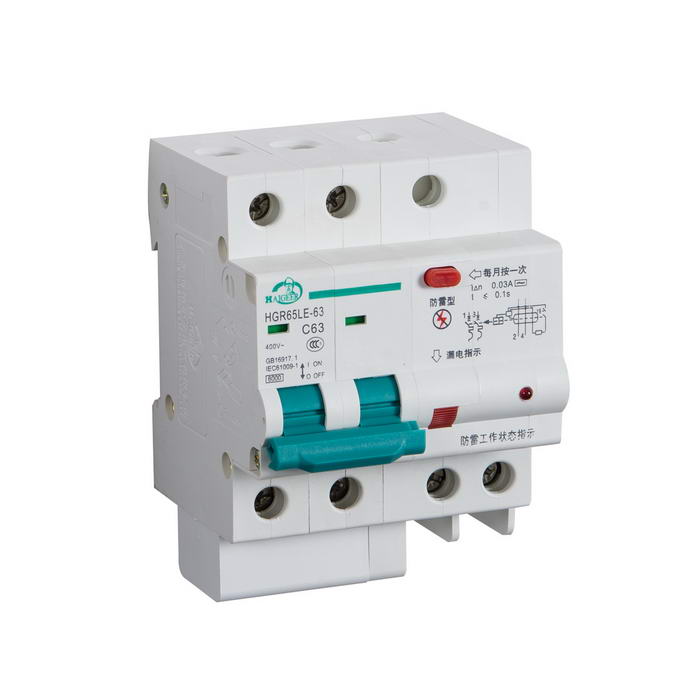

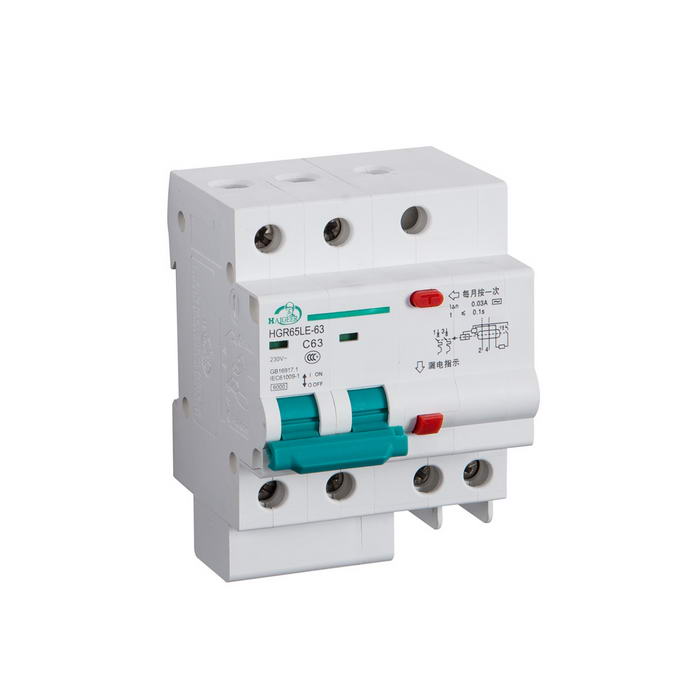

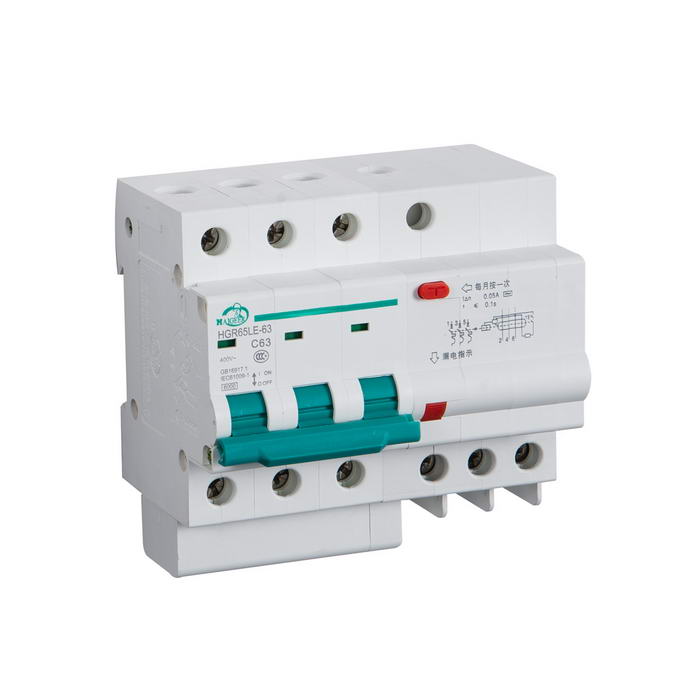

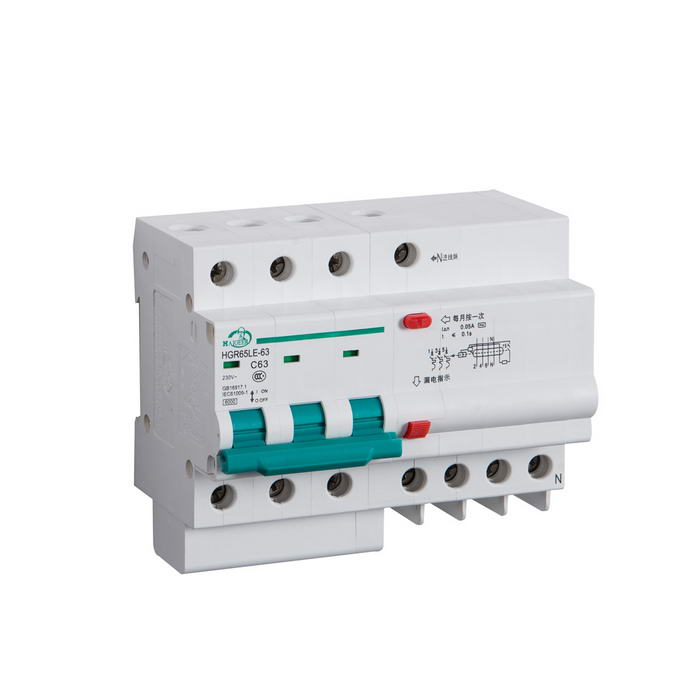

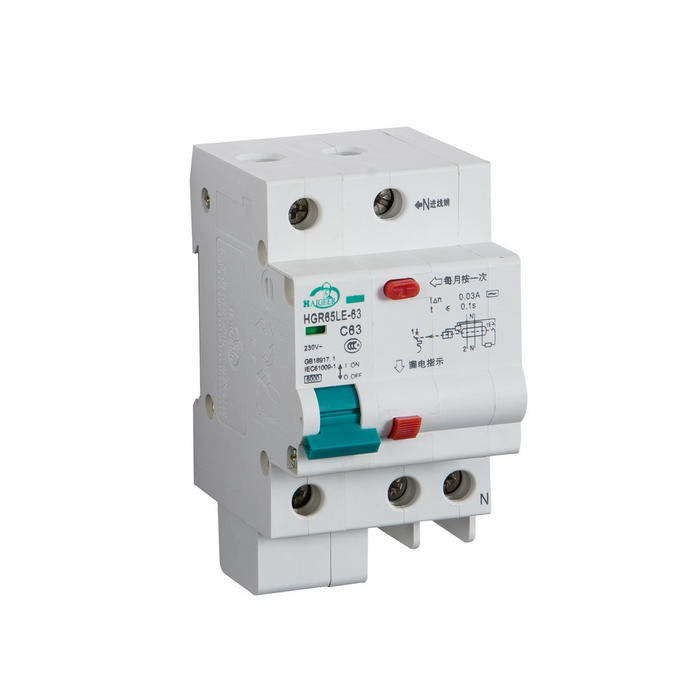

  一、主要用途及适用范围



　　HGR65LE系列漏电断路器，适用于交流50Hz，额定电压单相220V三相380V及以下，额定电流10-63A电路中，电网泄漏电流超过规定值时，漏电断路器能在极短的时间内迅速切断



故障电源，保护用电设备的安全，同时具有漏电、过载、短路等保护功能。亦可作为线路的不频繁转换及电动机不频繁起动用。



　　在原有HGR65LE系列漏电断路器中添加了防雷电涌保护功能，内置雷电流芯片，有效吸收雷电流和浪涌电流经地线泄放，减少了雷电流对用电设备的冲击。人性化的设计给用户带来



安全、快捷、方便、简化、以往防雷电涌和漏电断路器的拼装，实施一体化，缩小安装空间。





二、防雷工作状态



　　工作指示灯亮起：漏电断路器、防雷保护正常工作





三、结构与工作原理



　　本断路器为电流动作型电子式快速漏电断路，由高导磁材制造的零序电流互感器，电子组件板，漏电脱扣器和GZ45开关组成，当被保护电路有漏电或人身触电时通过零序电流互感



器电流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达到整定值时，通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用。

　　

　　当被保护线路发生过载或短路时，断路器中的GZ45开关自动断开，切断电源。















四、型式及技术参数



1、断路器的型式



a．本断路器是具有过载短路和漏电保护之功能



b．本断路器为螺钉接线式



c．本断路器为脉冲电压不动作型



d．本继路器安装立式为导轨式



e．本断路器以主电源为辅助电源





2、断路器过电流脱扣特性表



试验 电流A	额定 电流	规定 时间	预期 结果	起始 状态	备　　注
1.13In	所有 额定值	t≥1h	不脱扣	冷态
1.45In	所有 额定值	t≥1h	脱扣	热态	电流在5s内稳定地上升至规定值
2.55In	≤32	ts＜60s	脱扣	冷态	闭合辅助开关接通电流
	＞32	ts＜120s
5In	所有 额定值	ts＞0.1s	不脱扣	冷态	闭合辅助开关接通电流
10In	所有 额定值	ts＜0.1s	脱扣	冷态	闭合辅助开关接通电流







断路器额定通断能力及基本参数



壳架等级额定电流 InmA	极数	加中性线	额定 电流 In(A)	额定短路通断能力			过电流瞬时脱扣器类型	额定漏电动作电流 (mA)	额定漏电不动作电流 (mA)	额定漏电分断时间 (S)
				电压 （V）	通断能力 Im(A)	COS-ø
32	1	N	6．10．16．20．25．32	220	6000	0.7	C
	2
	3	N		380
	4
32	1	N	6．10．16．20．25．32	220	4000	0.8	D	30	15	＜0.1
	2
	3	N		380
	4
63	1	N	63	220	4000	0.8	C
	2
	3	N		380
	4





五、外形安装尺寸及拼装示例









安装使用TH35型安装轨



极数	1N	2	3N
Lmm	45±0.1	63±1.0	99±1.75
Hmm	71.5±1.0	74.5±1.0	74.5±1.0
