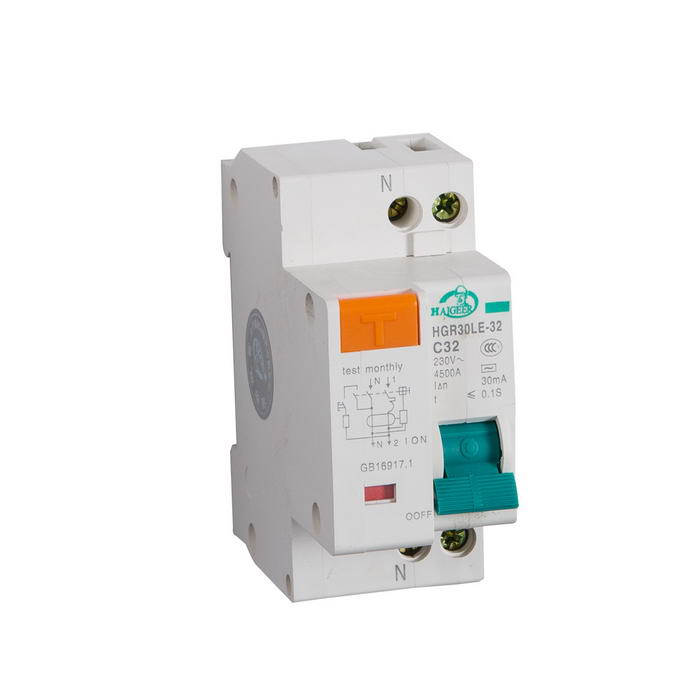

　HGR30-32

一、用途

HGR30-32高分断小型断路器适用于交流50Hz，额定电压240V及以下的单相住宅线路中，对电气线路的过载和短路进行保护。该产品分断能力高、体积小、宽度仅为18mm。零、火线同时切断，杜绝了火线、零线接反或零线对地电位造成的人身及火灾危险，是目前民用住宅领域中最理想的配电保护开关。

本产品符合IEC60898和Gb10963标准。



二、产品参数

额定电流(A)	极数	壳架等级 额定电流(A)	额定电压(V)	额定短路分断能力		机械寿命（次）
				试验线路预期电流(A)	功率因数
3、6、10、16、20、25、32	1+N	32	240	4500 6000(加强型)	0.65~0.70	20000 (通~断)



注：①抗湿热类型：2类(温度55℃时，相对湿度为95%)；

②接线采用带夹箍的接线端子，使用于10mm2及以下硬导线



三、过电流脱扣特性表

试验电流(A)	额定电流(A)	规定时间	起始状态	预期结果	备注
1.13In	所有值	t≥1h	冷态	不脱扣
1.45In	所有值	t＜1h	热态	脱扣	电流在5S内稳定地上升至规定值
2.55In	所有值	1S＜t＜60S	冷态	脱扣	闭合辅助开关接通电源
5In	所有值	t≥0.1S	冷态	不脱扣
10In	所有值	t＜0.1S	冷态	脱扣



四、动作特性曲线



五、外形及安装尺寸
