PARAMETERS产品介绍

1、适用范围

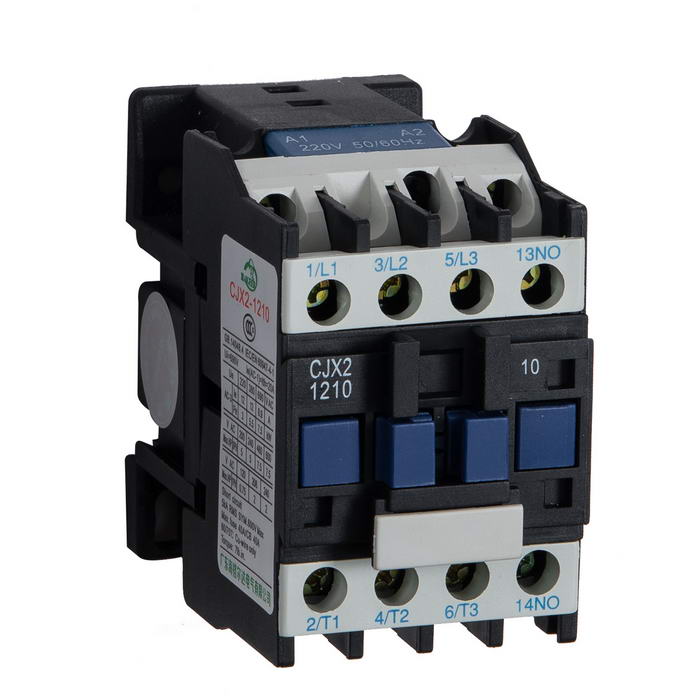

　　CJX2（LC1-D）系列交流接触器（以下简称接触器），主要用于交流50Hz（或60Hz），额定工作电压至660V，在AC-3使用类别下额定工作电压为380V时额定工作电流至95A的电力



系统中，供远距离接通和分断电路之用，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。





2、结构型式、型号及分类



2.1　 结构型式



2.1.1 　接触器为开启式,触头为双断点,动作机构为直动式。



2.1.2　 触头数量



a.　主触头:接触器具有3对常开主触头。



b.　辅助触头:接触器最多具有4对常开、4对常闭辅助触头。





2.2　分类



2.2.1 　按有无灭弧罩分： a.不带灭弧罩；  b.带灭弧罩



2.2.2 按控制电路电源种类分：a.交流操作；    b.直流操作



3、基本参数



4.1　接触器的主要技术性能参数指标

型号			CJX2 -09	CJX2 -12	CJX2 -18	CJX2 -25	CJX2 -32	CJX2 -40	CJX2 -50	CJX2 -65	CJX2 -80	CJX2 -95
额定工作电流(A)	380V	AC-3	9	12	18	25	32	40	50	65	80	95
		AC-4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
	660V	AC-3	6.6	8.9	10.6	18	21	34	39	42	49	49
		AC-4	1.5	2	3.8	4.4	7.5	9	12	14	17.3	21.3
约定发热电流(A)			20	20	32	40	50	60	80	80	125	125
可控三相鼠笼电动机功率(AC3)KW		380V	4	5.5	7.5	11	15	18.5	22	30	37	45
		660V	5.5	7.5	9	15	18.5	30	33	37	45	45
操作频率 次数/n		AC-3	1200				600
		AC-4	300
电寿命万次		AC-3	100				80		60
		AC-4	20					15			10
机械寿命万次			1000				800				60
配用熔断器型号			NT00 -16	NT00 -20	NT00 -25	NT00 -32	NT00 -50	NT00 -63	NT00 -63	NT00 -80	NT00 -100	NT00 -125





4.2　接触器线圈工作电压Us为:交流36、110、127、220、380V，其余规格可特殊订货。



4.3　 动作特性:吸合电压:85%~110%Us。



4.4　接触器本体在32A及以下规格有一对常开或常闭辅助触头,40A及以上有一对常开和一对常闭辅助触头,另外可加装最多4对辅助触头组,（可有各种常开、常闭组合）。

　　

        辅助触头的基本参数及性能

使用类别	额定工作电压(V)	约定发热电流(A)	额定工作电流(A)	控制容量
				接通	分断
AC-15	380	10	0.95	3600VA	360VA
AC-13	220	10	0.15	33W	33W



4、外形及安装尺寸
